閥門功能特點

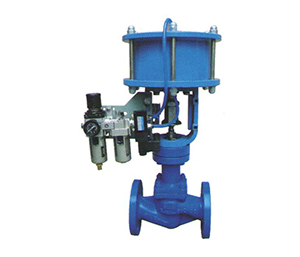

本閥門是一種氣動波紋管截止閥(分雙作用/單作用)。
雙重的密封設計(波紋管+填料)若波紋管失效，戰桿填料也會避免泄露，保證閥桿的零泄露，提供無需維修條件。
安裝時必須注意閥門流向道標志(單作用流道方向高進低出，雙作用道方向低進高出)。

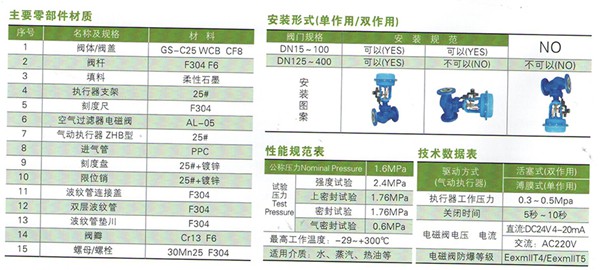

技術規范(德標)
驅動方式:手動/電動/氣動
結構形式:BB-BG-0S&Y
設計標準:DIN3356-82
結構長度標準:DIN3202-F1
連接法蘭標準:DIN2543-2545
對焊連接標準:DIN3239 DINEN12627-4
試驗和檢驗標準:DIN3230-81

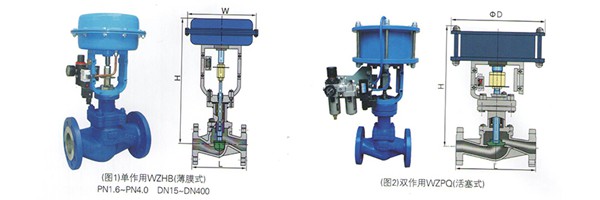

工作原理單作用(圖1)WZHB型
氣開型的駕動波紋管切斷閥，在工作狀態電磁閥通電打開氣源閥門開啟，即斷電、電磁網自動排氣執行器內彈簧力作用自動關閉，與遠距離的控制臺(微機)配套使用，利用氣源控制閥門的開啟和關閉。
省事故發生時，閥門線圖瞬時斷電，能發二位三通電磁閥快遺排氣并進入關用狀態。此時，即使撒區電源、氣源，閥門仍處于關閑態，不會重新自動打開。
當工作人員處理事故時，必須是無氣源壓力，無電源的狀態下進行維修，事故處理完工后，人工重新開啟閥門，才會恢復供氣，即通電通氣。
閥門采用先導式閥舞，開啟輕松靈活，即使壓力達到1.6MP8開啟也十分輕松，當執行器給壓時，先開啟。當執行器卸壓時本自動關閉本閥采用止圓閥原理，只能單向截斷，安裝時必須注意崗門流向道標志(本閥流道方向高進低出)。
雙作用(圖2)WZPQ型
氣開/氣關式、利用電磁線控制氣源，氣源進入上都線門的關閉，氣源進入下部詞門的開啟，并與運距商的控制臺配套利用電源控制線門的開啟和關閉。
